地热空调实验装置

DL GEOTHERM

DL GEOTHERM 是一个小型化的地源热泵空调系统，用于研究具有水-水热交换器的可逆热泵的冷却和加热过程。

该培训装置使学生能够详细研究地源热泵空调的工作原理和热循环过程，并了解系统特性和控制方法。它涵盖了，如液压，力学，热力学和控制等学习领域。

其工作原理基于卡诺循环，使用地下水或地表水。压缩机系统消耗少量电力，用于从地下水中连续取出大量的低品位热能，并将其转化为少量的高品位热能用于室内供暖。

在夏季，机组的冷却水系统反向运行，以带走房间中的余热并将其释放到地面下水中以冷却空调。

这个装置适合4名学生同时工作。

适用于以下课程： 可再生能源，自动化，热力学和物理。

系统特点

地源热泵空调系统。 使用风机盘管模拟加热和冷却功率，而使用带电加热器的水箱模拟地下水的恒定温度。

根据系统的模拟操作条件，教师和学生可以直接在HMI面板上或通过PC观察组件和子系统的行为。

正在进行的仿真通过内嵌的HMI进行实时控制，该HMI持续监控模拟和数字信号及仪表。学生可以通过执行不同的测量和测试来研究系统在各种条件下的行为。

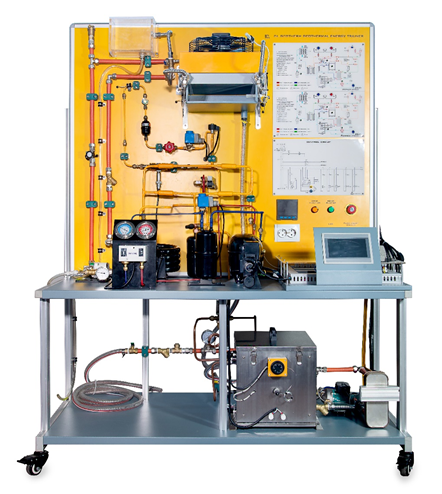

训练平台安装在坚固的铝制底盘框架上，减轻了设备的整体重量，同时确保了其强度。由于结构底部的4个轮子，设备可以轻松移动。

制冷循环管道铺设在设备面板上，高低温区域用不同的颜色清晰标识，便于观察。

该设备包括多个安全和保护系统。制冷循环中安装的高低压保护开关，在系统压力异常时可立即停止压缩机，保护系统。在电气方面，可靠的接地、漏电断路器开关和紧急停止按钮可确保学生和设备的安全。

主要实验：

1.      地源热泵机组的工作原理及结构。

2.      地源热泵空调系统电气控制。

3.      夏季运行条件下地源热泵空调系统的研究.

4.      冬季运行条件下地源热泵空调系统的研究.

5.      地源热泵空调系统故障演示及排除

技术说明

采用开放式框架结构，每个组件都可访问，并且按照清晰的布局易于操作。设备的前面板有整个系统的示意图，并带有主要组件运行状态的指示器。整个系统可以通过HMI的触摸屏进行实时监控，该触摸屏还允许故障插入以模拟系统故障。

该系统的主要组件包括：

•       制冷机组：

配有压缩机，冷凝器（板式换热器），蒸发器（同心管换热器），四通换向阀，气液分离器，液体储罐，热膨胀阀，视镜和干燥过滤器。管道配有控制阀和其他必要的部件，用于培训。管道中的视镜可以用于观察制冷剂状态等设备部件。

•       模拟地下水源水系统：由不锈钢水箱，加热系统和冷却水泵组成。它完成了制冷机组的冷却和散热工作。

•       空调系统（气管组件）：

包括水冷蒸发器、水泵和速度可调的风扇。

•       控制和配置单元：

它控制整个系统，收集和处理各种电子传感器提供的操作数据，并在HMI的触摸屏上实时显示其运行状态。参数设置和控制操作可以直接在触摸屏上进行，也可以通过通信总线在本地PC上进行。

技术规格

Ø  输入功率：220V±10% 50Hz

Ø  尺寸：1300毫米×800毫米×1800毫米

Ø  净重：180公斤

Ø  工作条件：环境温度 10℃～30℃相对湿度＜75% (25℃)

Ø  制冷剂： R134a

Ø  平均训

Ø  练小时数：10小时。
